1.最密構造(面心立方構造&六方最密構造)

[1] 原子の規則性のある配列を結晶と呼ぶことにしましょう。

球を最小の体積を持つように空間に充填する並べ方を最密(充填)構造Close Packed Structure)と呼びます。自然界に存在する金属結晶(最外殻電子が充填s軌道)の中にも最密構造を持った物質が多く存在し、金・銀・銅などもこの構造を持ちます。

最密構造は大きく分類すると2種類存在します。
まず平面内にもっとも密度が高くなるように第1層(銀色)を並べます。

この上に2層目(青色)を積みます。この第2層自身も最密に並んでおり、この置き方は一通りしかありません。

この第2層上に3層目の原子を積む際に原子の置き方は2通りあります。すなわち、1層目の原子の面内の位置をAと呼び2層目の原子の面内の位置をBと呼ぶことにすると、3層目の選択は第1層と同等の位置A(赤色)、または全く別の位置C(緑色)かの二つがあります。
この2種類の原子の積み方の繰り返しを横から見ると、ABABAB・・・とABCABC・・・という周期になっていることがわかります。この2つの並び方は、

ABC-ABC の周期 ⇒ 面心立方構造(fcc)
AB-AB の周期 ⇒ 六方最密構造(hcp)

と呼ばれています。他に見られる周期性としては、

ABAC-ABAC の周期 ⇒ ランタン型構造
ABCBCACAB-ABCBCACAB の周期 ⇒ α-Sm(サマリウム)

などがあります。

1層目(A)
2層目(B)
3層目(C) 3層目(=1層目)
Face Center Cubic 構造 Hexagonal Close Packed 構造
ABC-ABC ・・・ 積層 AB-AB ・・・ 積層
面心立方構造 六方最密構造

fcc 構造 hcp 構造 ランタン 型

2.体心立法構造

アルカリ金属や方向性の強いd軌道の外殻電子が結合に関与する原子番号の大きい金属がしばしばこの構造をとります。(Li、K、・・・、V、Cr、Mo、W、・・・など)

1層目 2層目 bcc構造

3.金属単体の構造

最外殻電子として、d電子を持つ遷移金属の構造をまとめました。

元素記号 Sc Ti V Cr Mn Fe Co Ni Cu Zn
原子番号 21 22 23 24 25 26 27 28 29 30
結晶構造 hcp hcp bcc bcc * bcc hcp fcc fcc hcp
電子
配置
M 3d 1 2 3 5 5 6 7 8 10 10
N 4s 2 2 2 1 2 2 2 2 1 2
元素記号 Y Zr Nb Mo Tc Ru Rh Pd Ag Cd
原子番号 39 40 41 42 43 44 45 46 47 48
結晶構造 hcp hcp bcc bcc hcp hcp fcc fcc fcc hcp
電子
配置
N 4d 1 2 4 5 5 7 8 10 10 10
O 5s 2 2 1 1 2 1 1 0 1 2
元素記号 Lu Hf Ta W Re Os Ir Pt Au Hg
原子番号 71 72 73 74 75 76 77 78 79 80
結晶構造 hcp hcp bcc bcc hcp hcp fcc fcc fcc **
電子
配置
O 5d 1 2 3 4 5 6 7 9 10 10
P 6s 2 2 2 2 2 2 2 1 1 2

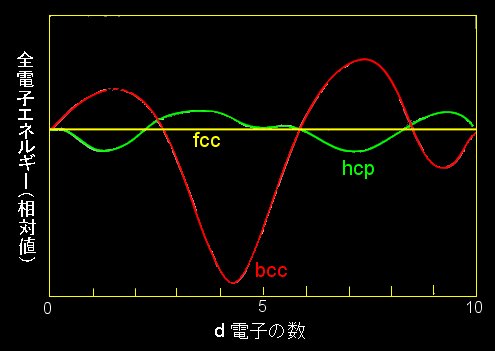

このように原子番号とともに周期的に構造が変化する様子は、結晶のもつ d-電子数と全電子エネルギーとの関係を計算することで説明が可能です。  「電子構造」についてはこちらで説明しています  ⇒  [#]

この図は概略(フリーハンド)です。正確な図は次の文献[1]を参照してください。

[1]  D.G.Pettifor, J.Phy. C3, 376 (1970).
